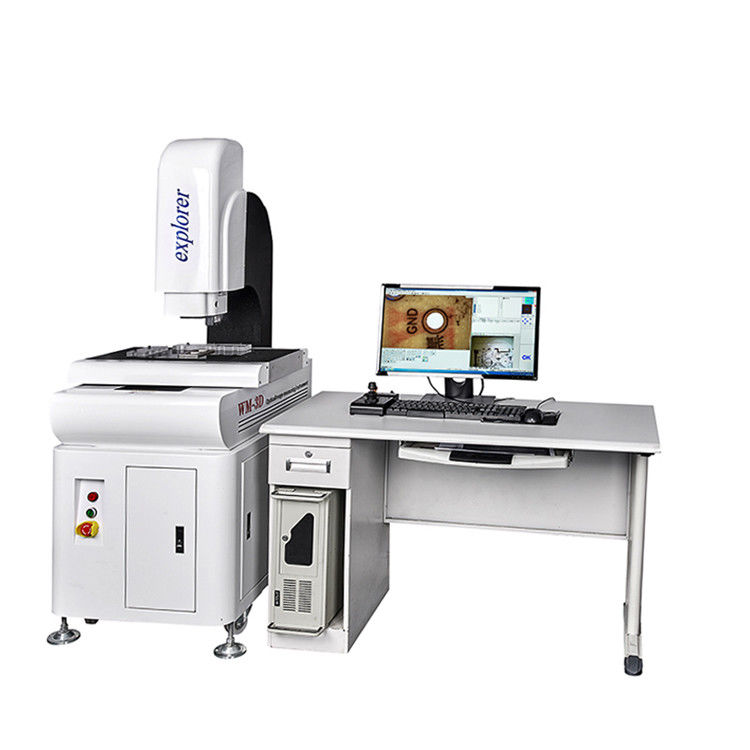

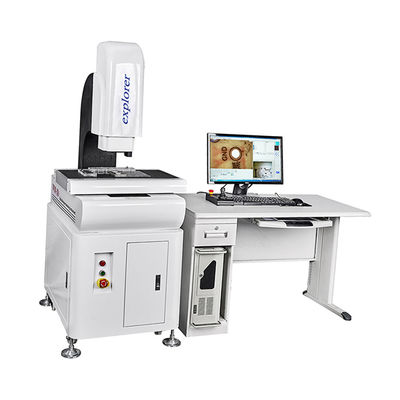

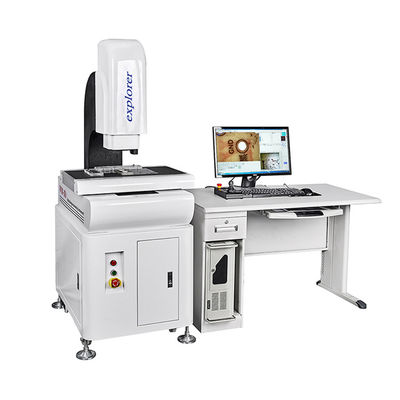

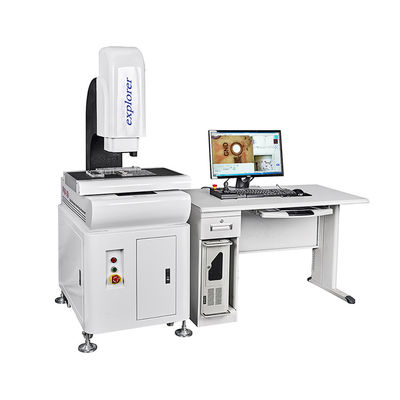

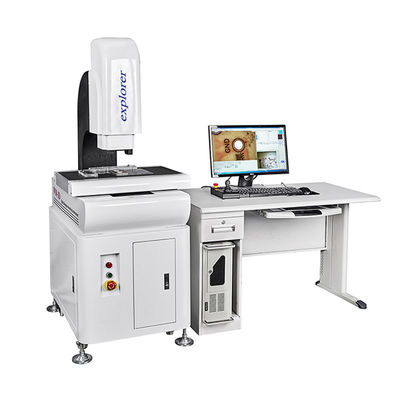

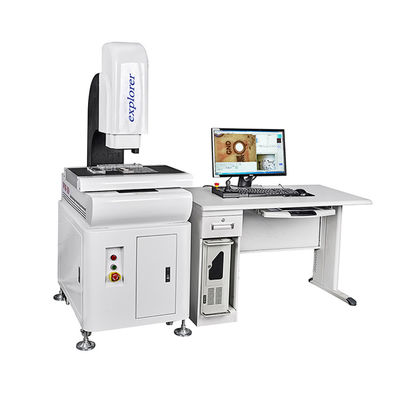

оптически система измеряющего прибора 200mm/S для OEM индустрии машинного оборудования

Модель

CNC-3020

Размер стеклянного стола

330*230

Размер таблицы металла

350*250

Работая перемещение X.Y

300*200

подъем перемещения Z-оси (mm)

фокус 200

Разрешение цифрового дисплея X.Y.Z-axis

0.5um

X. ошибка значения Y-osи

≤ (3+L/200) l измеренные длина, блок mm)

Вес (kg)

720

Dimession

700*900*1650

Мотор

Трехосная скорость

100mm/s

Трехосная располагая точность

0.001mm

Система изображения

Camare

Камера CCD ″ цвета 1/3 Sony

Сигнал

коаксиальный оптически объектив с переменным фокусным расстоянием с объективом с переменным фокусным расстоянием (2 отборных одного)

Увеличение сигнала

0.7-4.5X

Видео- полное увеличение

30-230X

Поле возражающего

11.1-1.7mm

Сила

AC220V/AC110V

Расход энергии

100W

Аксессуары Insreument

1Xtube (вариант)

0.5Xtube (вариант)

Расстояние деятельности

Объектив с переменным фокусным расстоянием

0.7-4.5X

0.7-4.5X

Добавьте объектив

Видео- увеличение

Материальное бортовое поле (mm)

Видео- увеличение

Материальное бортовое поле (mm)

вариант 0.5X

11.8X-74X

22-3.4

5.9X-37X

44-6.8

175

Стандарт

23.5X-148X

11.1-1.7X

11.8X-74X

22-3.4

92

2Xoption

47X-296X

5.5-0.9

23.5X-148X

11.1-1.7

36
